HXF-4帶呼出接管阻火呼吸閥詳情介紹
HXF4帶呼出接管阻火呼吸閥產品概述：
帶呼出接管（阻火）呼吸閥在系統中起保護作用，在實際應用時，應根據實際需要選擇其特性類型，并根據大排氣量選擇其通徑方案。帶呼出接管（阻火）呼吸閥是新型改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用。
根據國家標準《石油化工企業設計防火規范》之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。帶呼出接管（阻火）呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要通風設備，是防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。帶呼出接管（阻火）呼吸閥是維護儲罐氣壓平衡，減少介質揮發的節能產品。
帶呼出接管（阻火）呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。它能對儲罐內外壓力進行自動調節等特點。呼吸閥內設有靜電保護裝置，使得該閥時刻與罐體保持同等電位。呼吸閥的品種很多，各有其不同的性能和特性，在選擇時就要按照其特性所滿足的條件，是否能達到理想的運行效果，經多方面考慮一些客觀的因素即可，帶呼出接管（阻火）呼吸閥就是其中一個受市場歡迎的產品
帶呼出接管呼吸閥性能及特點：
帶呼出接管（阻火）呼吸閥閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能優良；殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性能強、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，使用方便等特點。
型號 | HX4 / HXF4型 | 規格 | DN25-DN350 PN0.6-PN2.5 |
殼體材質 | AL CS 304 316 316L | 導桿材質 | AL 304 316 316L |
螺帽螺栓 | CS 304 316 316L | 密封墊片 | 石墨墊片金屬墊片聚四氟乙烯 |
正壓閥盤材質 | CS 304 316 316L/F4 | 負壓閥盤材質 | 聚四氟乙烯 F4 |
正壓閥盤壓力 | +36 mmH2O ~ +1000mmH2O | 負壓閥盤壓力 | -25 mmH2O ~ -65mmH2O |
壓力等級 | a級 B級 C級 D級 | 環境溫度 | CS:-30℃~+350℃ SS:-80℃~+350℃ |
連接方式 | 法蘭連接螺紋連接 | 法蘭標準 | JB GB HG ANSI SH JIS |
設計制造檢測標準 | SY/T0511-1996GB5908-86 | 商標 | 滬帥 |

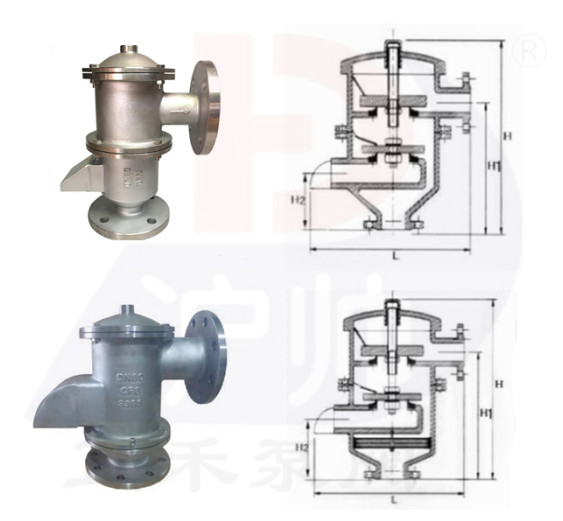

HXF-4帶呼出接管阻火呼吸閥主要外形及結構圖
HXF-4帶呼出接管阻火呼吸閥規格尺寸
DN | 40 | 50 | 80 | 100 | 150 | 200 | 250 |
H1 | 95 | 120 | 135 | 145 | 155 | 165 | 190 |
H2 | 220 | 235 | 275 | 320 | 375 | 440 | 495 |
H | 330 | 350 | 410 | 450 | 585 | 695 | 770 |
L | 245 | 255 | 350 | 365 | 490 | 550 | 590 |
HXF-4帶呼出接管阻火呼吸閥主要材料
NO | 1 | 2 | 3 | 4 | 5 | 6 |
構件 | 殼體 | 閥桿 | 閥盤 | 閥座 | 墊片 | 阻火芯件 |
材質 | 不銹鋼 Steel | 304 | 304 | 304 | 304 | 304 |
HXF-4帶呼出接管阻火呼吸閥維修與保養
為了確保呼出接管阻火呼吸閥的性能達到正常使用目的，阻火呼吸閥應定期進行檢查和保養：
1、檢查壓力閥盤和真空閥盤動作是否靈活，導桿及閥封環接觸面有無損傷。
2、重新安裝壓力盤和真空盤時應保證接觸面嚴密，導桿升降靈活。
3、啟用新的呼吸閥時 去掉閥盤的防震物。
